淅川（渠）水文站新普京澳门娱乐场app网站波形识别-超声流量计投产批复

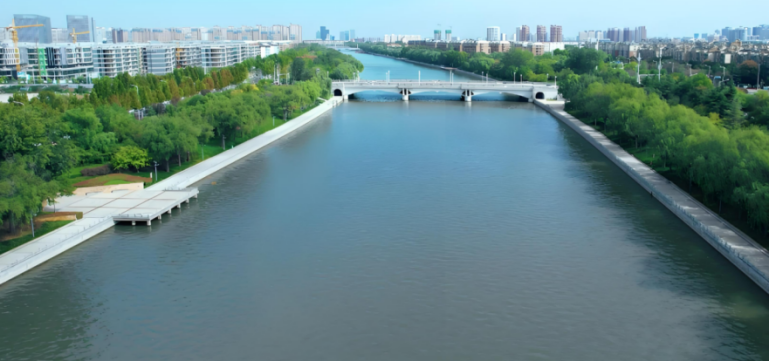

东风渠是汉江中游丹江水系老灌河在淅川水文站上游1.5km处黄土垭电站（已停止发电）坝头左岸分流出的明渠，东风渠流经淅川县城区后汇入老灌河后流入丹江口水库。作为南水北调中线工程核心水源地丹江口水库的关键入库监测站点，淅川（渠）站承担着精准计量东风渠入库流量的重任。该站于2022年12月安装新普京澳门娱乐场app网站超声波时差法流量计，2023年开展比测试验，旨在验证设备在复杂水流条件下的稳定性与精度，推动水文监测现代化进程，保障国家战略调水工程科学调度。

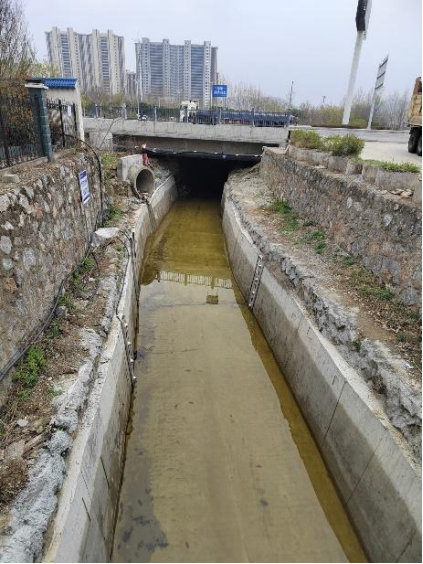

淅川（渠）水文站设立于2013年，位于河南省南阳市淅川县东风渠上。渠道为混凝土矩形断面，水流受上游闸门启闭及下游多级分水闸调控影响，水位陡涨陡落，流量关系异常紊乱。历史最大水深2.2m，常年水深1.6m，传统测验方式难以满足精准计量需求。

本项目依托超声波时差法测流原理及新普京澳门娱乐场app网站波形识别技术，建设四声道全断面的流量在线测验系统，形成“全断面分层积分+高频实时监测”的自动化流量测验体系。

新普京澳门娱乐场app网站技术人员根据现场工况分析设计，合理部署四声道波形识别-超声流量计换能器实现全断面监测，结合梯形断面分层积分模型，系统每5分钟输出断面瞬时流量、断面平均流速、水深、水温及四层流速数据，支撑全量程、全天候在线监测。

1.声波高速度传播特性能够实现高效率的实时在线测验；

2.保护流态完整性，45°安装最大限度规避信号干扰；

3.高精度波形识别技术可捕捉0.01m/s低速水流，攻克水位骤变导致的流量紊乱难题；

4.系统自动整合分层流速与断面数据，输出修正后瞬时流量。

采用走航式ADCP实测资料的时间范围为2023年06月07日~2024 年 11 月 01 日 。 有 效 比 测 数 据 共 计 30 次。

设备稳定性分析

超声波时差法流量计自2023年3月18开始试运行至今,期间由于现场施工,系统断电保护设施，储存设备、传输设备更换，以及渠道通水情况，从2023年6月30日正式开始比测。比测期间设备运行良好，数据连续。

成果精度分析

比测采用时差法计算流量与走航式ADCP实测断面流量建立关系模型。点绘时差流推算流量与实测流量相关关系图，如下图，

通过模型精度分析检验结果表明，相关关系点距的随机不确定度为6.72%，系统误差为-0.51% ，符号检验、适线检验、偏离数值检验均通过，满足《河流流量测验规范》（GB50179-2015）规定的要求。

新普京澳门娱乐场app网站波形识别技术成功破解闸控渠道流量监测难题，为南水北调工程提供高精度水文数据支撑。下一步将深化设备智能运维与超限水情动态比测机制，推动声学测流技术在水资源管理、水旱灾害防御领域的全域应用，筑牢国家水安全技术防线！
